Horizontal Shell ແລະເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທໍ່

Wuxi Hongdinghua Chemical Equipment Co., Ltd., ເປັນຜູ້ຜະລິດມືອາຊີບຂອງ Horizontal Shell ແລະເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທໍ່, ມີການຮ່ວມມືຫຼາຍປີກັບລູກຄ້າຈາກ petroleum, ເຄມີ, ຢາ, ປົກປັກຮັກສາສິ່ງແວດລ້ອມ, ແລະອຸດສາຫະກໍາໂລຫະ. ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນແມ່ນອຸປະກອນທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດໃນບັນດາອຸປະກອນທີ່ສະໜອງໃຫ້ໂດຍ Wuxi Hongdinghua Chemical Equipment Co., Ltd. ໂດຍສະເພາະສໍາລັບເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງແກະ ແລະທໍ່.

Shell and tube heat exchangers can be classified into many different names ອີງຕາມໂຄງສ້າງພາຍໃນຂອງເຂົາເຈົ້າ, ຫຼືອີງຕາມຮູບແບບການໄຫຼປານກາງພາຍໃນ shell ແລະ tube ແລກປ່ຽນຄວາມຮ້ອນ, ຫຼືຄໍາຮ້ອງສະຫມັກຂອງເຂົາເຈົ້າ, ເຊັ່ນ condenser, cooler, heater, preheater, reboiler, cool trap, multi tube pass condenser, U-tube heat exchanger, floating head exchanger, packing name, heater, etc.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. ໄດ້ຈັດປະເພດເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງແກະ ແລະທໍ່ຫຼາຍປະເພດຕາມຕຳແໜ່ງການຕິດຕັ້ງຂອງເຂົາເຈົ້າໂດຍໃຊ້ຄຳສັບທີ່ເຂົ້າໃຈງ່າຍ ແລະເຂົ້າໃຈໄດ້ຫຼາຍຂຶ້ນ:

ແກະແນວຕັ້ງແລະເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທໍ່

ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງເປືອກແລະທໍ່ແນວນອນ

ໂຄງສ້າງພື້ນຖານຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທັງຫມົດເຫຼົ່ານີ້ທີ່ມີຊື່ທີ່ແຕກຕ່າງກັນແມ່ນເກືອບມີໂຄງສ້າງດຽວກັນຫຼືຄ້າຍຄືກັນ;

ໂຄງສ້າງຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງແກະແລະທໍ່ປະກອບມີດັ່ງຕໍ່ໄປນີ້:

Shell ແລະທໍ່ແລກປ່ຽນຄວາມຮ້ອນສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍ bonnet (ການປົກຫຸ້ມຂອງປະສົມປະສານ), ແຜ່ນທໍ່, ທໍ່, ຫອຍ, ແລະແຜ່ນ baffle. ປົກກະຕິແລ້ວ, ຫອຍແມ່ນຮູບທໍ່ກົມ; ທໍ່ແມ່ນຊື່ຫຼືຮູບ U. ເພື່ອປັບປຸງປະສິດທິພາບການໂອນຄວາມຮ້ອນຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນ, ທໍ່ threaded, ທໍ່ finned, ແລະອື່ນໆຍັງສາມາດຖືກນໍາໃຊ້. ຮູບ​ແບບ​ຂອງ​ຮູບ​ແບບ​ທໍ່​ປະ​ກອບ​ມີ​ສາມ​ຫລ່ຽມ​ເທົ່າ​ທຽມ​ກັນ​, ສີ່​ຫຼ່ຽມ​ມົນ​, ສີ່​ຫຼ່ຽມ​ມົນ​, ແລະ​ສາມ​ຫລ່ຽມ​ແຈ​.

ຄຸນ​ລັກ​ສະ​ນະ​ແລະ​ການ​ນໍາ​ໃຊ້​ຂອງ Horizontal Shell-Tube Exchanger ຄວາມ​ຮ້ອນ​:

ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງເປືອກແລະທໍ່ແນວນອນປະກອບດ້ວຍແກະແລະທໍ່ທໍ່ທີ່ມີທໍ່ຫຼາຍ, ແລະການແລກປ່ຽນຄວາມຮ້ອນລະຫວ່າງນ້ໍາເຢັນແລະຮ້ອນແມ່ນດໍາເນີນຜ່ານຝາທໍ່. ເປັນອຸປະກອນແລກປ່ຽນຄວາມຮ້ອນມາດຕະຖານພື້ນເມືອງ, ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງແກະຕາມລວງນອນແລະທໍ່ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາເຄມີ, ການກັ່ນນ້ໍາມັນ, ອຸດສາຫະກໍາປິໂຕເຄມີ, ພະລັງງານ, ພະລັງງານນິວເຄລຍແລະອຸປະກອນອຸດສາຫະກໍາອື່ນໆ, ໂດຍສະເພາະໃນເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງແລະຂະຫນາດໃຫຍ່, ເຊິ່ງຄອບຄອງປະໂຫຍດຢ່າງແທ້ຈິງ.

ລາຍ​ລະ​ອຽດ​ຂອງ Horizontal Shell-Tube Exchanger ຄວາມ​ຮ້ອນ​:

ໂດຍປົກກະຕິແລ້ວ, ຄວາມກົດດັນການເຮັດວຽກຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງເປືອກ ແລະທໍ່ອອກຕາມລວງນອນສາມາດບັນລຸ 4 MPa, ແລະອຸນຫະພູມການເຮັດວຽກແມ່ນຕໍ່າກວ່າ 200 â​​ຶ​​ະ. ໃນບາງກໍລະນີ, ຄວາມກົດດັນແລະອຸນຫະພູມທີ່ສູງຂຶ້ນກໍ່ສາມາດບັນລຸໄດ້. ໂດຍທົ່ວໄປ, ເສັ້ນຜ່າກາງຂອງແກະແມ່ນຕ່ໍາກວ່າ 1800 ມິນລິແມັດ, ແລະຄວາມຍາວຂອງທໍ່ແມ່ນຕ່ໍາກວ່າ 9 ແມັດ. ໃນບາງກໍລະນີ, ຍັງມີທໍ່ຂະຫນາດໃຫຍ່ຫຼືຍາວກວ່າ.

ພື້ນຜິວຂອງທໍ່ທໍ່ຫຸ້ມຫໍ່ຫຸ້ມໃນແກະເຮັດຫນ້າທີ່ເປັນພື້ນຜິວການຖ່າຍທອດຄວາມຮ້ອນຂອງ inter wall heat exchanger.Horizontal shell and tube heat exchanger has a simple structure, low cost, wide flow cross-section, and is easy to clean scale; ຢ່າງໃດກໍຕາມ, ຕົວຄູນການຖ່າຍທອດຄວາມຮ້ອນແມ່ນຕ່ໍາແລະພື້ນທີ່ຂອງພື້ນເຮືອນແມ່ນຫນ້ອຍກ່ວາຂອງແກະປະເພດແນວນອນແລະເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນທໍ່. ມັນສາມາດຜະລິດຈາກວັດສະດຸໂຄງສ້າງຕ່າງໆ (ສ່ວນຫຼາຍແມ່ນວັດສະດຸໂລຫະ) ແລະສາມາດນໍາໃຊ້ໄດ້ໃນອຸນຫະພູມແລະຄວາມກົດດັນສູງ, ເຮັດໃຫ້ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງທີ່ສຸດ. Horizontal Shell and tube heat exchangers include horizontal fixed tube sheet steam water exchangers, horizontal shell and tube steam water heat exchangers with expansion joint, horizontal floating horizon head exchangers steam water-heat heaton and tube. tal corrugated shell ແລະທໍ່ອາຍແກັສແລກປ່ຽນຄວາມຮ້ອນນ້ໍາ, ແບ່ງອອກຕາມລວງນອນ segmented water heat exchangers ແລະປະເພດອື່ນໆ. ຕົວກໍານົດການຄວບຄຸມຕົ້ນຕໍຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງແກະແລະທໍ່ແມ່ນພື້ນທີ່ຄວາມຮ້ອນ, ອັດຕາການໄຫຼຂອງນ້ໍາຮ້ອນ, ຄວາມສາມາດໃນການແລກປ່ຽນຄວາມຮ້ອນ, ແລະຕົວກໍານົດການຂະຫນາດກາງຄວາມຮ້ອນ.

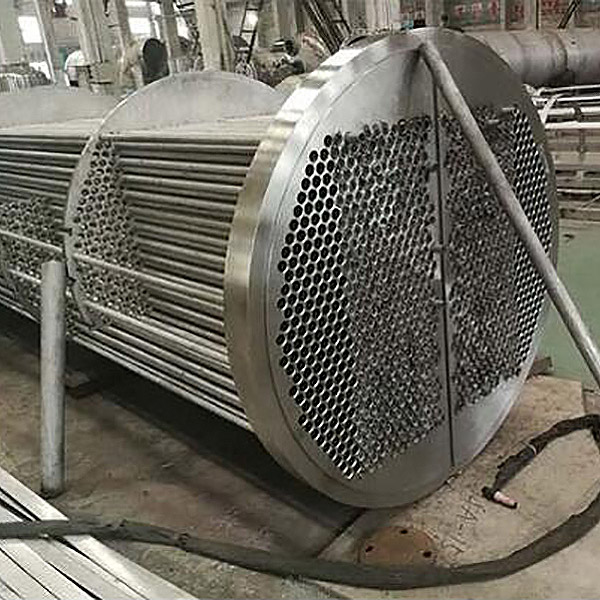

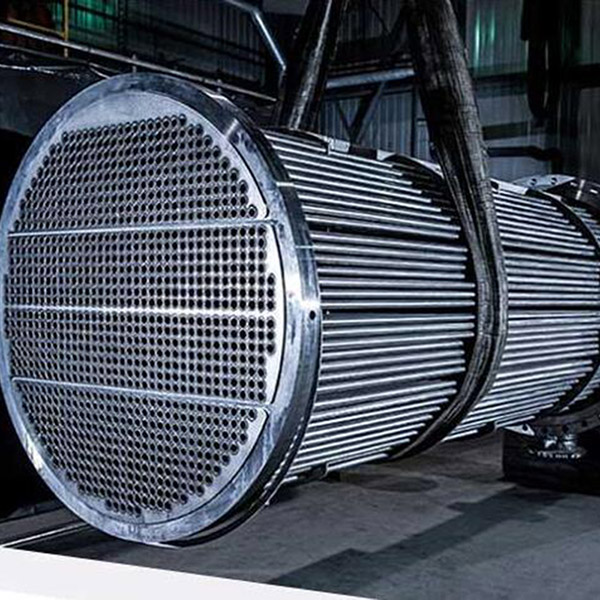

ໂຄງສ້າງຂອງທໍ່ທໍ່ຄົງທີ່ຂ້ອນຂ້າງງ່າຍດາຍ, ຫນາແຫນ້ນ, ແລະລາຄາບໍ່ແພງ, ແຕ່ສ່ວນນອກຂອງທໍ່ບໍ່ສາມາດເຮັດຄວາມສະອາດດ້ວຍກົນຈັກໄດ້. ມັດທໍ່ແລກປ່ຽນຄວາມຮ້ອນຊະນິດນີ້ແມ່ນເຊື່ອມຕໍ່ກັບແຜ່ນທໍ່, ເຊິ່ງຖືກເຊື່ອມກັບທັງສອງສົ້ນຂອງເປືອກຫອຍ ແລະເຊື່ອມຕໍ່ກັບຝາປິດດ້ານເທິງ. ການປົກຫຸ້ມຂອງດ້ານເທິງແລະແກະແມ່ນອຸປະກອນທີ່ມີນ້ໍາ inlet ແລະ nozzles ອອກ. ປົກກະຕິແລ້ວ, ຊຸດຂອງ baffles perpendicular ກັບມັດທໍ່ແມ່ນຕິດຕັ້ງຢູ່ນອກທໍ່. ໃນເວລາດຽວກັນ, ການເຊື່ອມຕໍ່ລະຫວ່າງທໍ່ກັບແຜ່ນທໍ່ແລະແກະແມ່ນເຄັ່ງຄັດ, ໃນຂະນະທີ່ພາຍໃນແລະນອກຂອງທໍ່ແມ່ນສອງນ້ໍາທີ່ມີອຸນຫະພູມທີ່ແຕກຕ່າງກັນ.

ແຜ່ນທໍ່ຫນຶ່ງຂອງເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຫົວທີ່ລອຍແມ່ນເຊື່ອມຕໍ່ກັບແກະດ້ວຍແປນ, ໃນຂະນະທີ່ແຜ່ນທໍ່ອື່ນໆບໍ່ໄດ້ເຊື່ອມຕໍ່ກັບແກະ, ດັ່ງນັ້ນທໍ່ສາມາດຂະຫຍາຍອອກໄດ້ຢ່າງເສລີແລະເຮັດສັນຍາເມື່ອຄວາມຮ້ອນຫຼືເຢັນ. ຢ່າງໃດກໍ່ຕາມ, ຝາເທິງແມ່ນເຊື່ອມຕໍ່ກັບແຜ່ນທໍ່ນີ້, ເຊິ່ງເອີ້ນວ່າ "ຫົວລອຍ". ດັ່ງນັ້ນ, ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຊະນິດນີ້ເອີ້ນວ່າເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຫົວລອຍ.

ປະໂຫຍດຂອງມັນແມ່ນວ່າມັດທໍ່ສາມາດດຶງອອກເພື່ອເຮັດຄວາມສະອາດງ່າຍ; ການຂະຫຍາຍຂອງມັດທໍ່ບໍ່ປ່ຽນແປງຂໍ້ຈໍາກັດຂອງແກະ, ດັ່ງນັ້ນເມື່ອຄວາມແຕກຕ່າງກັນຂອງອຸນຫະພູມລະຫວ່າງສອງສື່ແລກປ່ຽນຄວາມຮ້ອນມີຂະຫນາດໃຫຍ່, ຈະບໍ່ມີຄວາມກົດດັນທາງຄວາມຮ້ອນທີ່ເກີດຈາກຄວາມແຕກຕ່າງຂອງການຂະຫຍາຍຄວາມຮ້ອນລະຫວ່າງມັດທໍ່ແລະແກະ.

ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນຂອງທໍ່ຮູບ U, ແຕ່ລະທໍ່ແມ່ນງໍເປັນຮູບ U, ແລະປາຍທັງສອງໄດ້ຖືກສ້ອມແຊມຢູ່ໃນແຜ່ນທໍ່ດຽວກັນ. ແຕ່ລະທໍ່ສາມາດຖອດອອກໄດ້ຢ່າງເສລີເພື່ອແກ້ໄຂບັນຫາການຊົດເຊີຍຄວາມຮ້ອນ. ການ​ຜ່ານ​ທໍ່​ຈະ​ຕ້ອງ​ມີ​ຢ່າງ​ຫນ້ອຍ​ສອງ​ຜ່ານ​, ມັດ​ທໍ່​ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ແຕ້ມ​ອອກ​ສໍາ​ລັບ​ການ​ທໍາ​ຄວາມ​ສະ​ອາດ​, ແລະ​ທໍ່​ສາ​ມາດ​ຂະ​ຫຍາຍ​ຟຣີ​. ຂໍ້ໄດ້ປຽບແມ່ນໂຄງສ້າງທີ່ງ່າຍດາຍ, ນ້ໍາຫນັກເບົາ, ແລະເຫມາະສົມກັບສະພາບອຸນຫະພູມສູງແລະຄວາມກົດດັນສູງ.

ຫນຶ່ງໃນປາຍຂອງກ່ອງບັນຈຸທໍ່ແລກປ່ຽນຄວາມຮ້ອນທີ່ບັນຈຸສາມາດຂະຫຍາຍການຂະຫຍາຍໄດ້ໂດຍບໍ່ເສຍຄ່າ, ໂຄງສ້າງແມ່ນງ່າຍດາຍກວ່າປະເພດຫົວລອຍ, ແລະຄ່າໃຊ້ຈ່າຍຕ່ໍາກວ່າປະເພດຫົວລອຍ.

1. ປະເພດເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນ: A: tubular type B: U- tube type C: floating head type

2. ພື້ນທີ່ແລກປ່ຽນຄວາມຮ້ອນ: ______square ແມັດ (ãõ¡)

3. ຄວາມກົດດັນການເຮັດວຽກ: ດ້ານທໍ່ ______MPa Shell side ______MPa

4. ອຸນ​ຫະ​ພູມ​ການ​ເຮັດ​ວຽກ​: ດ້ານ​ທໍ່ ______â​แปลง​ໄດ້​ຂ້າງ​ແກະ ______â​แปลง​ໄດ້

5. ວັດສະດຸ:

tube side A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: ອື່ນໆ

Shell side A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: ອື່ນໆ

6. ສະເພາະທໍ່ແລກປ່ຽນຄວາມຮ້ອນ (ເສັ້ນຜ່າສູນກາງແລະຄວາມຫນາຂອງຝາ):

7. ປະເພດ: A: Vertical B: Horizontal

8. Tube side: A: Single tube pass £ B: Double tube passes£ C: Four tube passes£ D: Six tube passes£

ເຄື່ອງແລກປ່ຽນຄວາມຮ້ອນ Shell-Tube ຕາມລວງນອນ
